目前，國內各類學校電工、模擬、數字電路、電氣控制實驗大多是分體的，也有部分學校根據教學要求自制各種形式的實驗設備，由于工量少，受自身加工能力的限制，加工工藝粗糙，功能不全，滿足不了實驗要求，也容易發生人身及設備事故，且實驗元器件繁多難購置、難以管理，很難開出實驗大綱規定的實驗�；�，我廠吸取德國及國內同類產品的優點，結合我國高教，職教教學大綱要求而研制本系列產品。

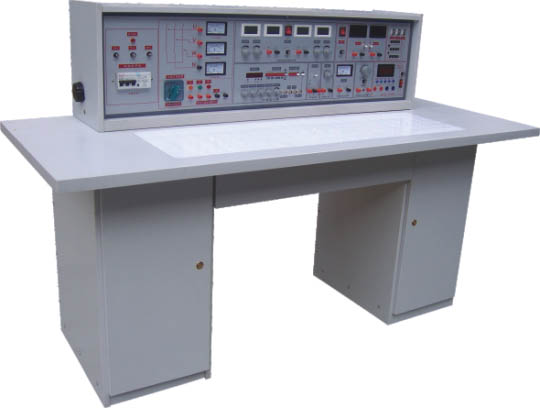

二、結構與配備 結構與配備與電工、模擬、數字電子電路、電氣控制四合一基礎上增加直流電機調速環節，直流實驗電機等，除能完成前者全部實驗內容外，增加實驗：直流電機啟動；實驗二：直流電機的調速；實驗三：直流電機的反轉；實驗四：直流電機制動實驗。
四、實驗臺主要技術指標: 電源及參數 輸入電源:三相四線電源，輸入時指示燈亮 電源輸出 有保險絲和漏電保護開關二級保護功能。 A組:單、三相可調交流電源，提供三相0~430V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自調調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓。 B組:低壓交流電壓3－24V分七檔可調，追大輸出電流1.5A，電流表指示。 C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。 D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圖電位器連續調節，輸出追大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穗壓度<10－2，負載穗定度<10－2，紋波電壓: <5mv。 E組:單相交流市電輸出，供用戶自備設備使用。 函數信號發生器: 波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波. 頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。 正弦波失真度:10-30Hz〈3 %30Hz-10OKHz≤1% 方波響應:前沿/后沿≤100nS（開路） 追大輸出幅度(開路)：f〈lMHz 幅度≤2OVp-p l〈mf≤2MHz 幅度≤l6Vp-p 直流偏(開路)：±lOV 輸出阻抗Z：ZO=50Ω±5Ω 占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。 壓控振蕩(VCF)加外加直流電壓0±5V變化時，對應的頻率變化大于l00·1。 輸出衰減:2OdB 4OdB 6OdB 頻率計數器: 測頻范圍:lHz～lOOMHz。 閘門時間:0.01S、0.1S、1S、10S 輸入阻抗(ＡＣ耦合)：電阻分量約500KΩ，并聯電容約1OOP。 次脈沖:每次可輸出一對正負脈沖。 音頻功率放大器:輸入音頻電壓不低于lOmV，輸出功率不小于lW，音量可調，內有喇叭，用于放大電路擴音，也可作信號手跡。 七段譯碼器(HY-2000B電工實驗室成套設備無此功能)：3組七段譯碼及對應譯碼顯示數碼管。 外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA 外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范困:0～99.9V。 實驗操作桌: 絕緣電阻: >5MΩ 漏電保護:漏電動作電流3OmA
