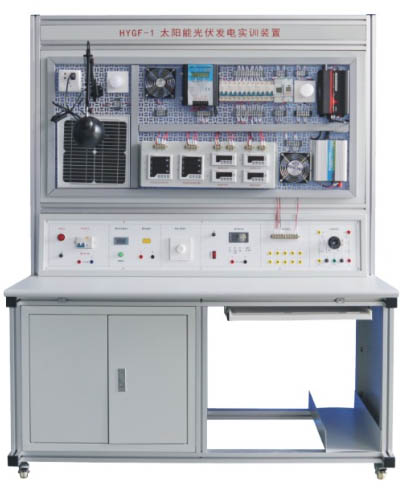

HYGF-1型太陽能光伏發電實訓裝置

一、概述
1．太陽能光伏發電實驗實訓系統裝置分別為太陽能光伏電板、太陽能控制器模塊、太陽能逆變器模塊、儀表顯示部分四個部分組成；
2．各控制系統集成于光伏發電為一體的教學實訓臺；
3．各系統通過連接電纜進行連接，形成一套可完成光伏發電站、同步并網、離網電源的實驗及教學演示。幫助學生理解太陽能并網、離網發電系統的原理，從而起到學習工程實際應用技能的作用。

二、技術參數
1.太陽能電池組件
1）峰值功率： 10W
2）功率電壓：17.5V
3）功率電流：1.95A
4）開路電壓：22V
5）短路電流：2.2A
6）安裝尺寸：622*550*18mm
2.太陽能控制器
1）使用單片機和專用軟件，實現智能控制，自動識別24V系統。
2）采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
3）多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
4）具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。具有直流輸出或1Hz頻閃輸出2種輸出選擇，頻閃輸出特別適用于LED交通警示燈等。在頻閃輸出模式，負載可以使用感性負載。
5）浮充電溫度補償功能。
6）使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
7）控制面板具有5個檢測端口（電板輸入2個口，蓄電池2個口，直流輸出2個口共計6個），分別測試控制器的充電，放電狀態下的直流電壓變化和直流電流變化。
3.蓄電池（12V7AH）：一般為鉛酸電池，具有如下特點：
1）自放電率低
2）使用壽命長
3）深放電能力強
4）充電效率高
5）工作溫度范圍寬
4.離網逆變器：正弦波逆變器
1）純正弦波輸出(失真率<4%)
2）輸入輸出完全隔離設計
3）能快速并行啟動電容、電感負載
4）三色指示燈顯示，輸入電壓,輸出電壓，
5）負載水準和故障情形
6）負載控制風扇冷卻
7）過壓/欠壓/短路/過載/超溫保護
8）控制面板設置13處接線端口（直流輸入2個口，交流輸出2個口，輸入直流電流2個口，PWM控制信號5個口，逆變?yōu)V波前信號2個），用來測試逆變系統的技術指標，包括：直流電壓，直流電流的變化；DC轉變AC逆變過程的變化曲線的顯示（使用示波器檢測）等。
5.負載：
1）直流負載包括：LED燈，風機等；
2）交流負載包括：節能燈和交流電機等
6.并網逆變器：
1）并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。
2）DC－DC變換環節調整光伏陣列的工作點使其跟蹤功率點。
3）DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
4）控制面板設置多處接線端口（直流輸入2個口，交流輸出2個口，輸入直流電流2個口，PWM控制信號2個口，電網波形測試端2個口），用來測試逆變系統的技術指標，包括：直流電壓，直流電流的變化；逆變過程的變化曲線的顯示，并網逆變波形與電網波形的比較。
7.監測儀表（面板式交流儀表1只（可顯示電壓電流功率），直流電壓儀表1只，直流電流表1只）：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
